Ativação do ACC e pACC (SWaP)
Aviso
Todas as ações são realizadas por sua conta e risco! Não nos responsabilizamos por danos ao equipamento.
Para a atualização do firmware, é necessário utilizar o ODIS Engineering versão 12.
Versões anteriores podem apresentar erro durante a atualização – "Variações não reconhecidas".
Para a atualização do firmware, é necessário utilizar o ODIS Engineering versão 12.
Versões anteriores podem apresentar erro durante a atualização – "Variações não reconhecidas".
SWaP é um código baseado no VIN do veículo e no identificador individual VCRN (Vehicle Component Registration Number) do módulo onde o SWaP será aplicado, juntamente com a lista de funções FEC (Function Enabling Codes) ou FSC (FreiSchaltungsCode).
O SWaP é assinado com uma chave privada (RSA1024).
pACC (Predictive ACC) é um controle de cruzeiro adaptativo que pode ajustar automaticamente a velocidade do veículo utilizando dados cartográficos (dados preditivos, PSD) e sinais de trânsito reconhecidos.
Arquivo contendo o gerador SWaP, firmwares e parâmetros:
Baixar versão 02/02/2022
Códigos FEC funcionais para radares 2Q0/3QF/5Q0/5QF
- **10009001** – Pacote MRR 1: ACClow (ACC básico) + FrontAssist incluindo CityANB
- **10009002** – Pacote MRR 2: ACClow (ACC FTS) + FrontAssist incluindo CityANB
- **10009003** – Pacote MRR 3: ACClow (ACC S&G) + FrontAssist incluindo CityANB
- **10009004** – Pacote MRR 4: FrontAssist incluindo CityANB (sem ACC)
- **10009005** – Pacote MRR 5: CityANB (sem ACC)
- **10009006** – Pacote MRR 6: ACChigh (ACC básico) + FrontAssist incluindo CityANB
- **10009007** – Pacote MRR 7: ACChigh (ACC FTS) + FrontAssist incluindo CityANB
- **10009008** – Pacote MRR 8: ACChigh (ACC S&G) + FrontAssist incluindo CityANB
- **10009101** – Pacote de extensão funcional ACC "predictiveACC"
- **10009102** – Pacote de extensão funcional ACC "StauAssistent" (Assistente de Engarrafamento)
- **10009103** – Pacote de extensão funcional ACC "predictiveACC & StauAssistent"
- **10009201** – AWV-Auspraegung "AWV1,2 - Apenas alerta visual e auditivo"
- **10009202** – AWV-Auspraegung "AWV1,2"
- **10009203** – AWV-Auspraegung "AWV1,2,3"
- **10009204** – AWV-Auspraegung "AWV1,2,3, vFGS"
- **10009205** – AWV-Auspraegung "AWV1,2,3, vFGS, vRFS"
- **10009300** – Pacote de extensão funcional AWV "Freio de estacionamento eletrônico"
- **10009301** – Pacote de extensão funcional AWV "EmergencyAssist"
- **10009302** – Pacote de extensão funcional AWV "Assistente de conversão"
- **10009303** – Pacote de extensão funcional AWV "AWV-Tráfego contrário"
- **10009304** – Pacote de extensão funcional AWV "Assistente de conversão & AWV-Tráfego contrário"
- **10009305** – Pacote de extensão funcional AWV "EmergencyAssist & AWV-Tráfego contrário"
- **10009306** – Pacote de extensão funcional AWV "EmergencyAssist & Assistente de conversão"
- **10009307** – Pacote de extensão funcional AWV "EmergencyAssist & Assistente de conversão & AWV-Tráfego contrário"
- **10009500** – Reconhecimento de sinais de trânsito (VZE)
- **10009600** – Proteção preditiva para pedestres (VFS) - FCWP
> **FGS** = Proteção para pedestres
> **RFS** = Proteção para ciclistasCódigos FEC funcionais para radares 3Q0
- **10003100** – Pacote MRR 1: ACClow (ACC básico) + FrontAssist incluindo CityANB
- **10003200** – Pacote MRR 2: ACClow (ACC FTS) + FrontAssist incluindo CityANB
- **10003300** – Pacote MRR 3: ACClow (ACC S&G) + FrontAssist incluindo CityANB
- **10003400** – Pacote MRR 4: FrontAssist incluindo CityANB (sem ACC)
- **10003500** – Pacote MRR 5: CityANB (sem ACC)
- **10003600** – Pacote MRR 6: ACChigh (ACC básico) + FrontAssist incluindo CityANB
- **10003700** – Pacote MRR 7: ACChigh (ACC FTS) + FrontAssist incluindo CityANB
- **10003800** – Pacote MRR 8: ACChigh (ACC S&G) + FrontAssist incluindo CityANB
- **10003900** – Pacote MRR 9: ACChigh conservador (ACC básico) + FrontAssist incluindo CityANB
- **10003A00** – Pacote MRR 10: ACChigh conservador (ACC FTS) + FrontAssist incluindo CityANB
- **10003B00** – Pacote MRR 11: ACChigh conservador (ACC S&G) + FrontAssist incluindo CityANB
- **10004000** – zFAS AreaView3
- **10004100** – Processamento de imagem zFAS AV3/IPA
- **10004200** – Assistente de manobra para reboque zFAS
- **10004300** – Geração de ações de alerta zFAS
- **10004600** – Reconhecimento de placa de carregamento AWC zFAS
- **10005000** – Personalização
- **10006100** – Pacote de extensão funcional ACC "predictiveACC"
- **10006200** – Pacote de extensão funcional ACC "StauAssistent"
- **10006300** – Pacote de extensão funcional ACC "predictiveACC&StauAssistent"
- **10007100** – AWV-Auspraegung "AWV1,2 – Apenas alerta visual e auditivo"
- **10007200** – AWV-Auspraegung "AWV1,2"
- **10007300** – AWV-Auspraegung "AWV1,2,3"
- **10007400** – AWV-Auspraegung "AWV1,2,3, vFGS"
- **10008100** – Pacote de extensão funcional AWV "EmergencyAssist"
- **10008200** – Pacote de extensão funcional AWV "Assistente de conversão"
- **10008300** – Pacote de extensão funcional AWV "AWV-Tráfego contrário"
- **10008400** – Pacote de extensão funcional AWV "Assistente de conversão & AWV-Tráfego contrário"
- **10008500** – Pacote de extensão funcional AWV "EmergencyAssist & AWV-Tráfego contrário"
- **10008600** – Pacote de extensão funcional AWV "EmergencyAssist & Assistente de conversão"
- **10008700** – Pacote de extensão funcional AWV "EmergencyAssist & Assistente de conversão & AWV-Tráfego contrário"Estrutura de parâmetros usando o exemplo do radar 5Q0

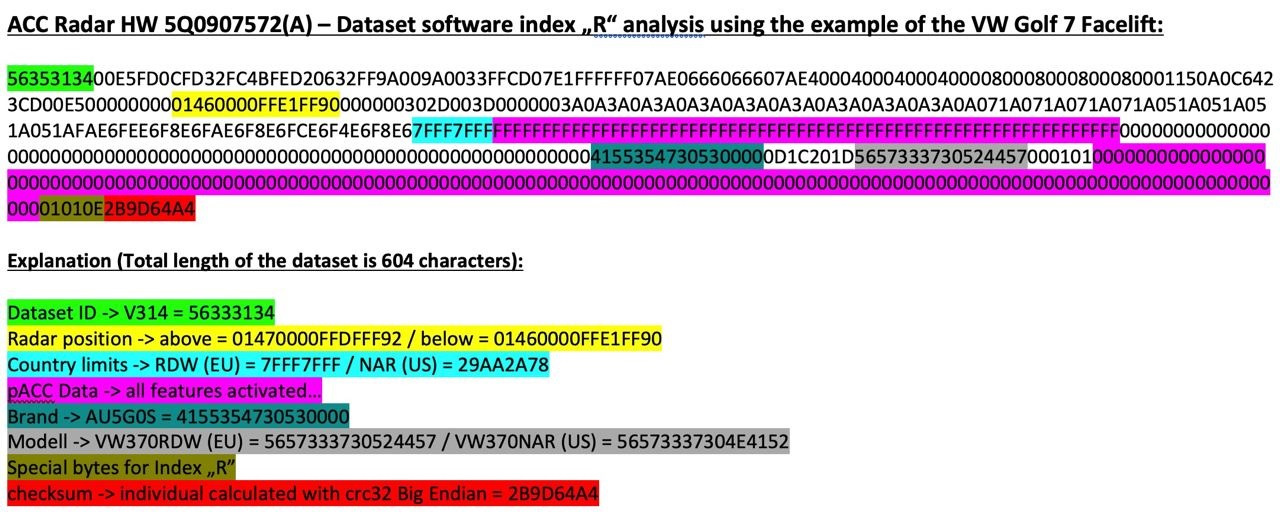

Correspondência entre radares e firmwares
| ID do Equipamento | Firmware X | Firmware | Parâmetro (ODIS XML) |
|---|---|---|---|
| 2Q0907572 | FL_2Q0907572T_X383 | FL_2Q0907572AA_0396 | ARBEITS_DATEI_DSDL2.xml (opções disponíveis para VW e Škoda) |
| 3QF_5QF907572 | FL_5Q0907572M_X720 | FL_5Q0907572S_0780 | 13_5Q0907572R_EU_RDW.xml |
| 3Q0907572 | FL_3Q0907572A_X180 | FL_3Q0907572C_0196 | DA_013_7200_3H0_V002_VW483A2RDW.xml |
| 5Q0907572 | FL_5Q0907572E_X312 | FL_5Q0907572K_0402 | 13_5Q0907572K.xml |
Verificação da versão do radar para ativação do controle de cruzeiro adaptativo
Para ativar o controle de cruzeiro adaptativo, você deve primeiro descobrir a versão atual do radar instalado:
Identificação do sistema: ACCCONTIMQB
Versão do software: 0372
Versão do hardware: H01
Número da peça VW/Audi: 2Q0907572R
Número da peça do hardware: 2Q0907572B Atualização do firmware do radar sem alterar o código SWaP
- Fazer backup das codificações e adaptações atuais.
- No caso de um radar 2Q0, primeiro instale o firmware FL_2Q0907572T_0383_BOOTLOADER_V001_S.
- Instalar o firmware normal (não versão X), conforme a tabela de compatibilidade.
- Carregar os parâmetros adequados, conforme indicado na tabela.
- Restaurar as codificações e adaptações.
Processo de atualização do firmware e geração do código SWaP
- Verificar se a chave pública é diferente da requerida
O valor pode ser consultado nos valores medidos do bloco 13:
Se a chave pública já for uma dessas, pode pular para o passo 5!Para 2Q0.. - A6 2C 69 ... Para 5Q0/3QF.. - 9C 47 73... Para 3Q0.. - D2 C3 3E... Para 5Q0.. - 8F 51 4A... - Ativar a proteção de componentes no radar usando ODIS Service
- Iniciar a remoção da proteção de componentes (mesmo que já esteja removida).
- Durante o processo, desconectar o VAS5054A.
- Caso os códigos de emparelhamento antigos sejam apagados e os novos não sejam escritos no módulo antes da reinicialização, o radar entrará no modo CP (proteção de componentes).
- Se não funcionar na primeira tentativa, repita o processo.
- Instalar o firmware X, exemplo: FL_2Q0907572AA_X390___S.odx
Para o radar 2Q0, se a versão for inferior a 0380, primeiro instale **FL_2Q0907572T_0383_BOOTLOADER_V001_S**, depois **FL_2Q0907572AA_X390___S.odx** - Remover a proteção de componentes Após a remoção, verificar se a chave pública foi alterada conforme esperado (Bloco 13).
- Gerar o código SWaP
Para isso, será necessário o número VCRN (Vehicle Component Registration Number).
Ele pode ser encontrado nos valores medidos do bloco 13:
Bloco 003 — Valores medidos → Identificador individual (VCRN) - Selecionar os códigos FEC desejados
No máximo 4 códigos podem ser ativados simultaneamente.
Bloco 003 — Valores medidos → Lista de todas as funções SWaPPor exemplo, o radar 3qf907561d suporta: 10009000 10009100 10009200 10009300
10009008 — ACC High 210 & stop and go & fts 10009204 — front assist 10009101 — pre acc 10009307 (não funciona para sensores Bosch 3QF) - Gerar o código SWaP usando a ferramenta afcg.exe Inserir VIN, VCRN e os códigos FEC separados por espaço.
- Aplicar o código SWaP na adaptação do bloco 13

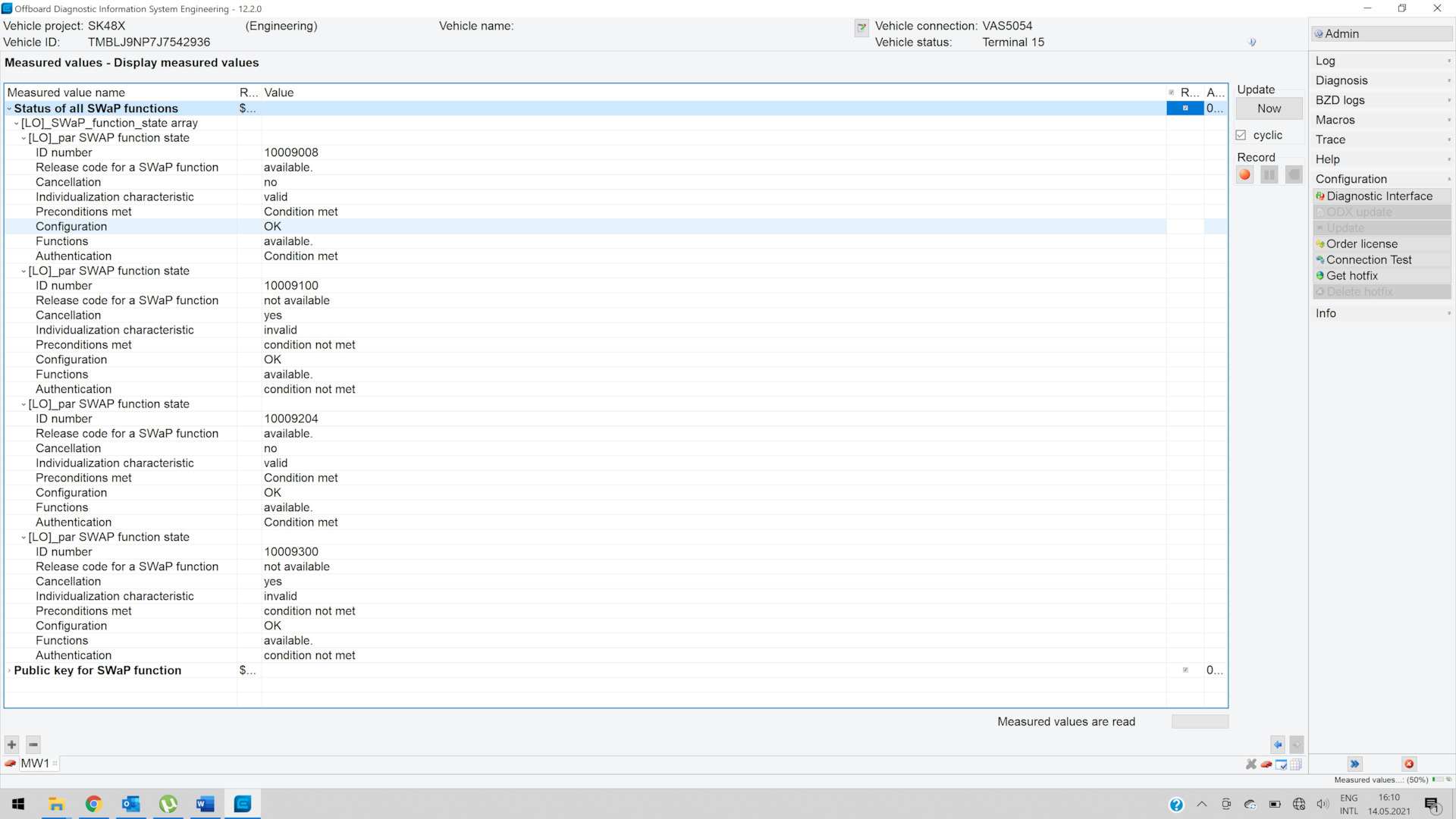

Se tudo for feito corretamente, os códigos FEC aparecerão como available, valid, condition met (disponível, válido, condição atendida).Bloco 009 — Sessão de diagnóstico → Modo de linha de montagem (EOL) Bloco 008 — Direito de acesso → Código 20103 Bloco 007 — Adaptação - Inserção do código SWaP → Digitar o código no campo "Entrada de dados" Bloco 005 — Configuração básica UDS → Desbloqueio da função SWaP Bloco 003 — Valores medidos → Status de todas as funções SWaP - Instalar o firmware normal (não versão X), conforme a tabela.
- Carregar os parâmetros adequados conforme a tabela.
- Restaurar as codificações e adaptações ou configurar do zero (ver abaixo).
Codificações e adaptações para ativação inicial do ACC
Configuração da eletrônica do motorBloco 01 → Codificação:
Byte 5 – Bit 6: Ativar
→ Aplicar (requer reinicialização do módulo) Configuração do sistema de freios
Bloco 03 → Codificação:
Byte 24 – Bit 3: Ativar
→ Aplicar (requer reinicialização do módulo) Registro dos códigos FEC selecionados
No grupo FSID, você deve inserir os últimos dígitos dos códigos FEC selecionados na ordem (1 - 90, 2 - 91, 3 - 92, 4 - 93) Por exemplo, os seguintes códigos FEC são selecionados: 10009008, 10009101, 10009204, 10009307
Bloco 13 → Codificação:
SWaP_FSID_group_1: 8
SWaP_FSID_group_2: 1
SWaP_FSID_group_3: 4
SWaP_FSID_group_4: 7
→ Aplicar (requer reinicialização do módulo) Configuração do módulo ACC
Bloco 13 → Codificação:
Front_camera: installed - em caso de presença da câmera de assistentes
Control_module_for_lane_assistant: installed
Initialization_concept_front_assist:
- Initialization_1 — ícone grande de espera de prontidão do Front Assist no canto superior esquerdo do AID, o Front Assist é ativado apenas após o início do movimento, este valor é o padrão de fábrica;
- Initialization_2 — ícone pequeno de espera de prontidão do Front Assist no mesmo local onde posteriormente aparece o ícone do ACC, o Front Assist é ativado alguns segundos após a ignição ser ligada e imediatamente detecta obstáculos à frente do veículo.
Automatic_driveaway_by_pretrigger: Ativar
Automatic_driveaway_after_short_stop: Ativar
Driveaway_by_triggerleaver: Ativar
Pretriggertime_reduction: deactivated (aumenta o tempo de espera na parada para até 10 segundos)
FPK_functions: installed (se houver botão Drive Mode)
Overtaking_right_prevention: deactivated (ultrapassagem pela direita)
Drive_pmode_selection: MMI_menu_ACC (seleção do modo de operação no menu de assistentes na central multimídia)
→ Aplicar (requer reinicialização do módulo)login-senha: 20103
Bloco 13 → Adaptação:
Distance_Setting:
- par_Distance_Setting: on
Adjustment_mode_time_slot_adaptive_distance_control:
- Adjustment_mode_time_slot_adaptive_distance_control: on → AplicarConfiguração do painel
Bloco 17 → Codificação: adaptive_cruise_control: yes → Aplicar (requer reinicialização do bloco)Configuração do gateway (para VW)
Bloco 19 → Codificação: FPA_Funktion_ACC: Ativar → Aplicar (requer reinicialização do bloco)Bloco 19 → Adaptação: Multi_function_steering_wheel_control_module Coding Value:
- variant: ACC-High → AplicarConfiguração da coluna de direção (para Škoda)
Bloco 16 (Eletrônica da coluna de direção) → Codificação:
Switch_for_cruise_control_integrated_in_turn_signal_switch: not installed
Switch_for_cruise_control: installed
Adaptive_cruise_control: installed → Aplicar (requer reinicialização do bloco)Configuração da unidade central (GU)
login-senha: 20103
Bloco 5F → Adaptação:
Car_Function_Adaptations_Gen2 - menu_display_ACC: Ativar
Car_Function_Adaptations_Gen2 - menu_display_ACC_over_threshold_high: Ativar
Car_Function_List_BAP_Gen2 - ACC_0x05: Ativar → AplicarConfiguração do assistente de estacionamento
Bloco 76 → Codificação: Adaptive_cruise_control: Ativar → Aplicar (requer reinicialização do bloco)Realização das codificações e adaptações para a ativação do pACC
Bloco 13 → Codificação:
Traffic_sign_detection: Ativar
Speed_limit_assistent: Ativar
Curve_assistent: Ativar
Kurvenassistent_CarMenu: Ativar → Aplicar (requer reinicialização do bloco)login-senha: 20103
Bloco 13 → Adaptação:
Predictive speed limit control:
- par_Predictive_speed_limit_control: Ativar → AplicarCodificações adicionais para radares da versão 5Q
login-senha: 20103Bloco 13 → Codificação:
zul_Regelabweichung_CarMenu — large
pACC_Regulation_on_priority: Ativar
pACC_Reaction_to_end_of_traffic_jam: with speed adaptation
pACC_Learning_drivers_offset: Ativar
pACC_Reaction_to_narrow_places: dynamic and static → Aplicar (requer reinicialização do bloco)
